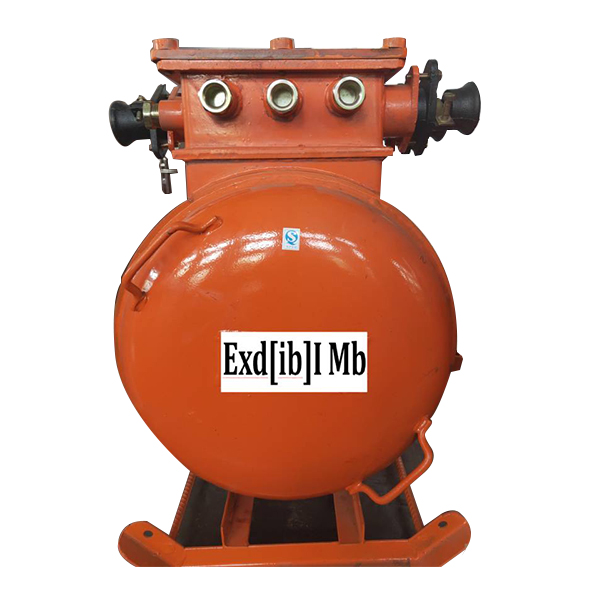

矿用隔爆兼本质安全型可逆真空电磁起动器

QJZ15-120/1140(660)N

QJZ15-80/1140(660)N

一、适用范围与用途

QJZ系列矿用隔爆兼本安型可逆真空电磁起动器（以下简称起动器）适用于含有沼气、甲烷等爆炸性气体和煤尘的矿井中，适用于在交流50HZ电压为1140V（660V）、电流至120A的电路中作为隔爆型三相异步电动机控制主回路的直流起动、停止；同时对电动机及有关电路的失压、欠压、短路、过载、断相等故障进行保护，并可在停机时对电机进行换向。

本产品内部专设有一组36V的外部供电绕组，可以为用户解决外部36V设备的供电需求，从而节约成本降低耗材率，提高工作效率。

二、工作原理

首先闭合隔离开关GHK，1140V/660V的电压经过电压等级选择端子SW、保险FU，加到变压器BK的初级线圈，变压器的次级线圈感应的到36V的交流电压供到ZSA智能保护器，保护器得电后，内部继电器工作，保护节点3脚和4脚由常开变为常闭，这样，就接通了先导插件XDJ的36V供电。此时，按压启动按钮QA1或者QA2，先导插件内部继电器J1或者J3工作→中间继电器CJ1或者CJ2工作→主回路交流接触器CK1或者CK3正常工作。此时若按压停止按钮TA或者TA1，就切断了先导插件的控制回路，导致先导插件内部继电器J1或者J3释放→中间继电器CJ1或者CJ2释放→主回路交流接触器CK1或者CK2释放。再次启动开关，将重复以上过程。

三、基本参数

起动器远控电路本安电路，其本安参数为

Uo:21VAC/9VDC   Io:145mAAC/45mADC。

远控电缆最大长度：15m，分布电感≤1mH/km，分布电容≤0.1μF/Km。
