一、概述

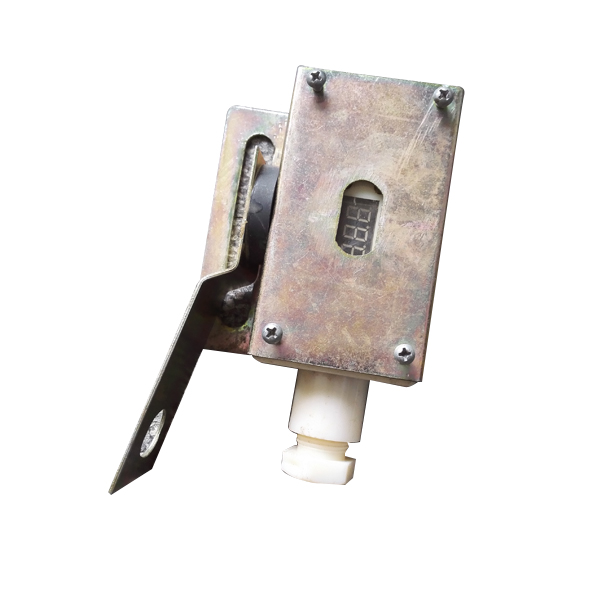

本产品具有体积小、重量轻、便于安装且性能稳定、维护维护量小的特点，广泛应用于皮带机下面接触等部位的速度监测.，该产品不仅适用于煤矿井下有瓦斯、煤尘爆炸危险的环境，也适用于煤炭、冶金、化工、建材等矿山，以及选煤厂、钢铁厂、电厂、港口等恶劣环境条件。

2、技术特性

2.1  本安参数：Ui：DC12.2V;Ii：1.6A;Ci:0μF;Li:OmH  。

2.2  输出信号：

一路开关量输出，动作前输出高电平≥3V，动作后输出低电平≤0.5V。当磁钢划过传感器时，传感器输出低电平脉冲信号至处理单元，处理单元可设置安装磁钢的从动滚筒周长，主机通过传感器输出的低电平脉冲个数，从而计算出实际的线速度。

2.3  测量范围：（0-4）m/s，误差：+ 0.2％。

2.4  传感器感应距离：0～60mm。

2.5 额定工作电压：DC12V，工作电流：40mA。

3、工作原理

原理框图见附图1。

该传感器由光电换能元件、信号整形放大电路及接口电路组成，DC12V电源由煤矿用带式输送机保护装置主机（控制台）供给，电路为本质安全电路，速度传感器在皮带机正常运转时放在皮带下，按一下传感器上其中一个按钮，可以瞬时标定速度，再按另一个按钮用来显示速度百分比。传感器输出信号传输给主机（控制台），由主机（控制台）来进行处理。
